Обзор выставки «Металлообработка-2022», часть II

Комплектующие изделия для станков


При производстве конкурентной продукции высокого технического уровня необходимо применять качественные комплектующие изделия. Ранее машиностроительные предприятия, в том числе и станкостроительные, при производстве своей продукции большую часть деталей и комплектующих изделий изготавливали на собственных производствах. В настоящее время более эффективным является производство, когда развита широкая кооперация. В последние годы многие виды сложных комплектующих изделий российские производители закупали за рубежом. Сейчас, с учетом изменений политической обстановки в мире, делать это стало крайне сложно. Поэтому при обзоре участников выставки «Металлообработка-2022», экспонирующих комплектующие изделия для станков, в первую очередь, остановимся на стендах отечественных производителей.
Обзор начнем с самых сложных из них - систем управления станочным оборудованием, а именно, - с устройств числового программного управления (УЧПУ).

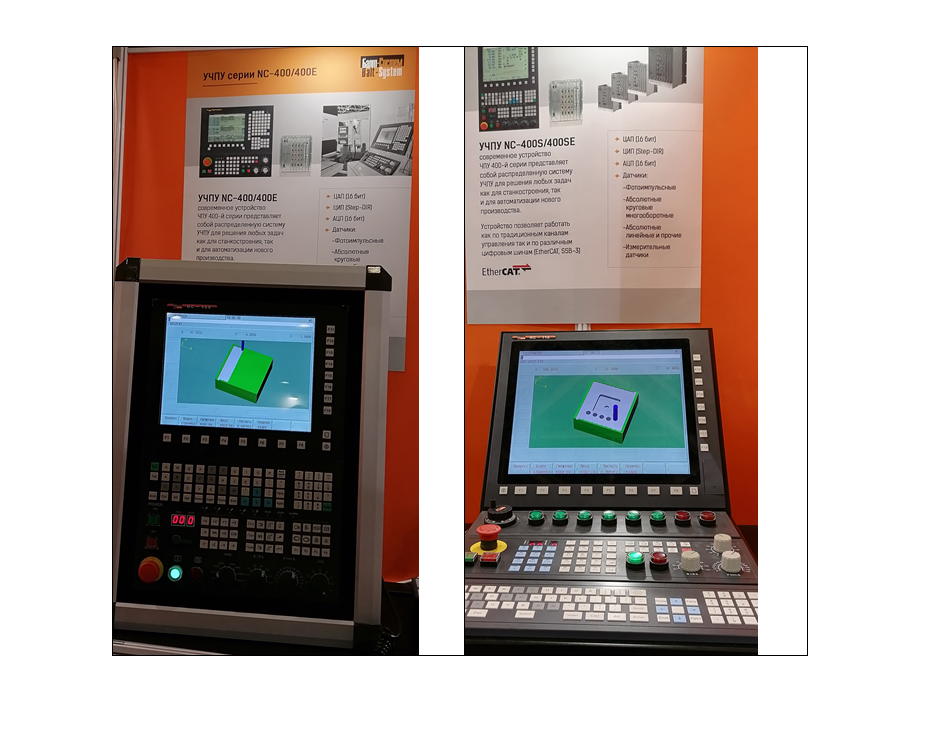

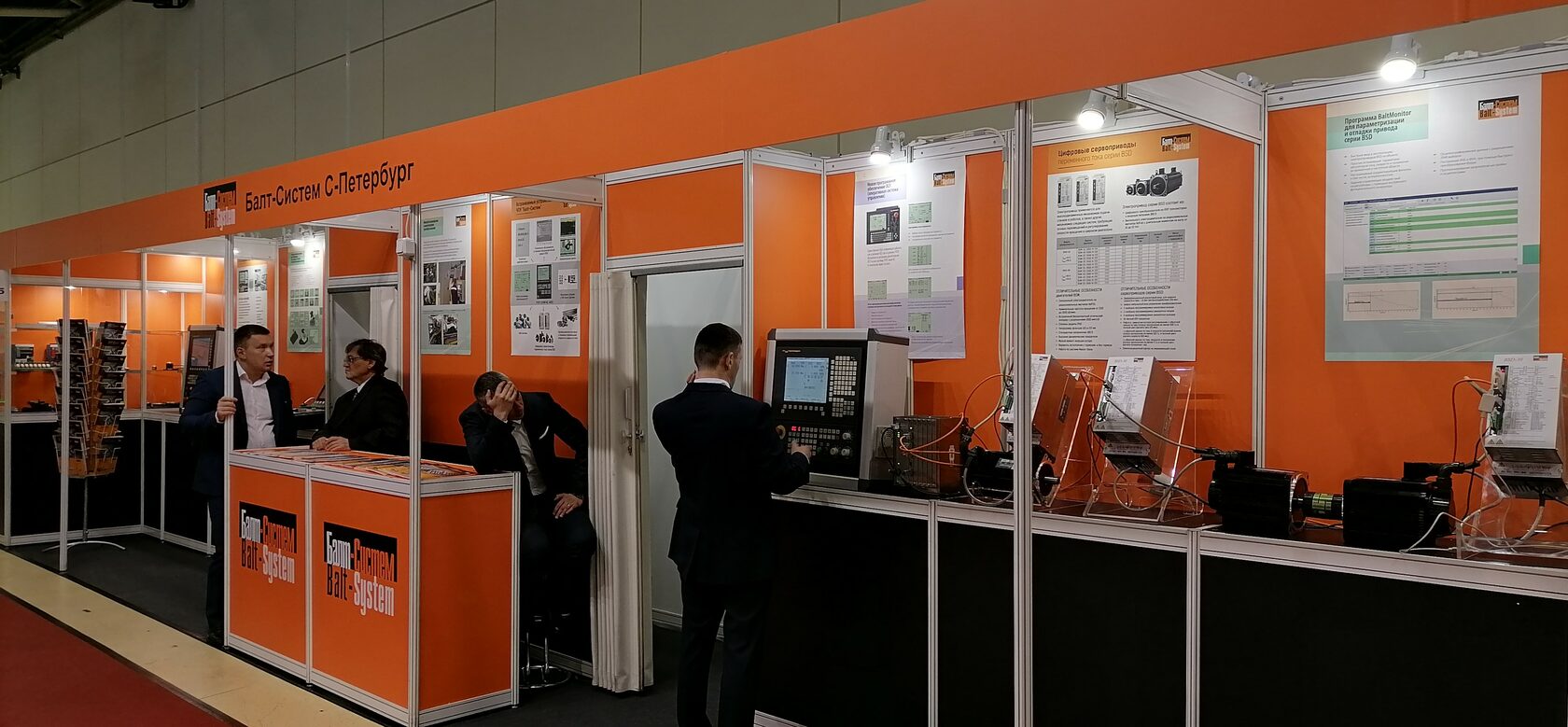

Компании «Балт-Систем» (г. С-Петербург) на своем стенде демонстрировала несколько моделей УЧПУ, в том числе и новые разработки.



УЧПУ NC-400 – это новейшая система ЧПУ 400-й серии, которая предназначена для решения любых задач как для станкостроения, так и для автоматизации нового производства.

Компания серийно выпускает более десятка различных моделей УЧПУ, которые позволяют решать самые сложные задачи для управления металлорежущими станками и другим промышленным оборудованием.

В линейке устройств ЧПУ, выпускаемых Балт-Систем, следующие модели.
  • Устройство ЧПУ NC-310 представляет собой распределенное устройство ЧПУ, позволяющее приблизить аналоговые и цифровые входы/выходы к органам управления станочного оборудования. В устройстве применена высокоскоростная шина SSB (Serial Speed Bus) для связи между интеллектуальным пультом и неинтеллектуальным блоком для управления аналоговыми и цифровыми входами/выходами. Заложенный принцип открытой архитектуры позволяет применять устройство ЧПУ к сложным объектам управления. Устройство имеет возможность создания виртуального станочного пульта посредством функционально-программируемых кнопок (как в УЧПУ NC-210).
  • УЧПУ NC-301 – Высокотехнологичное малогабаритное устройство ЧПУ для комплексных высокопроизводительных решений по управлению различными типами станков до 4-х осей. Представляет собой распределённое устройство, позволяющее приблизить цифровые входы/выходы к объектам управления.
  • УЧПУ NC-302 – Высокотехнологичное устройство ЧПУ для комплексных высокопроизводительных решений по управлению станками раскройной и токарно-фрезерной группы. Представляет собой распределённое устройство, позволяющее приблизить цифровые входы/выходы к объектам управления.
  • NC-201M – высокотехнологичное устройство ЧПУ с использованием современных компьютерных технологий для комплексных и высокопроизводительных решений управления станками токарной и фрезерной групп с количеством входов выходов не более 48/32.
  • Моноблочное, одноплатное УЧПУ NC-202, в котором объединены в единое целое блок управления, пульт оператора, станочный пульт и программное обеспечение с высокой степенью функциональности. Эти качества устройств ЧПУ в сочетании с низкой ценой позволяют эффективно использовать их. Является дальнейшим развитием аппаратных и программных средств. Данная модификация выпускается с 01.06.2019 года.
  • Компактное модульное устройство ЧПУ NC-210, в котором объединены в единое целое блок управления, пульт оператора, станочный пульт и программное обеспечение с высокой степенью функциональности. Эти качества устройств ЧПУ в сочетании с низкой ценой позволяют эффективно использовать их для управления токарными, фрезерными, лазерными, газоплазменными и другим типами станков.
  • Компактное модульное устройство ЧПУ NC-220, в котором объединены в единое целое блок управления, пульт оператора, станочный пульт и программное обеспечение с высокой степенью функциональности. Эти качества устройств ЧПУ в сочетании с низкой ценой позволяют эффективно использовать их для управления токарными, фрезерными, лазерными, газоплазменными и другим типами станков, укомплектованными цифровыми и шаговыми приводами (в т.ч. для управления ШД-5).
  • Устройство ЧПУ NC-230 предназначено для управления двухсуппортными станками, обрабатывающими фрезерными и токарными центрами. Заложенный принцип компактности сделал возможным получение в устройстве высокой надежности, помехозащищенности, малого потребления мощности.
  • Устройство ЧПУ NC-110 широкого применения с легкой адаптацией к управлению сложным станочным оборудованием. Устройство отличается уникальным сочетанием многофункциональности, надежности и возможностью управления пятью процессами одновременно. Устройство имеет открытую архитектуру, что позволяет удовлетворять растущие требования потребителей путем встраивания дополнительных аппаратных и программных модулей. Устройство может работать с датчиками типа энкодер, резольвер и индуктосин. Эти качества позволяют эффективно применять устройство для управления различным оборудованием: обрабатывающими центрами, высокоскоростными станками, многосуппортными станками и гибкими производственными системами.
  • Устройство ЧПУ NC-400S - это разработка 2021 года, в настоящее время уже серийно выпускается.

Сегодня компания «Балт-Систем», являясь ведущим российским разработчиком и производителем устройств числового программного управления, приводов и двигателей подач, может предложить заказчикам системы управления для решения различных задач: управление станком, управление ячейкой, управление цехом, управление заводом.
Номенклатура и технический уровень продукции компании позволяет в сфере ЧПУ закрыть все потребности российского рынка.

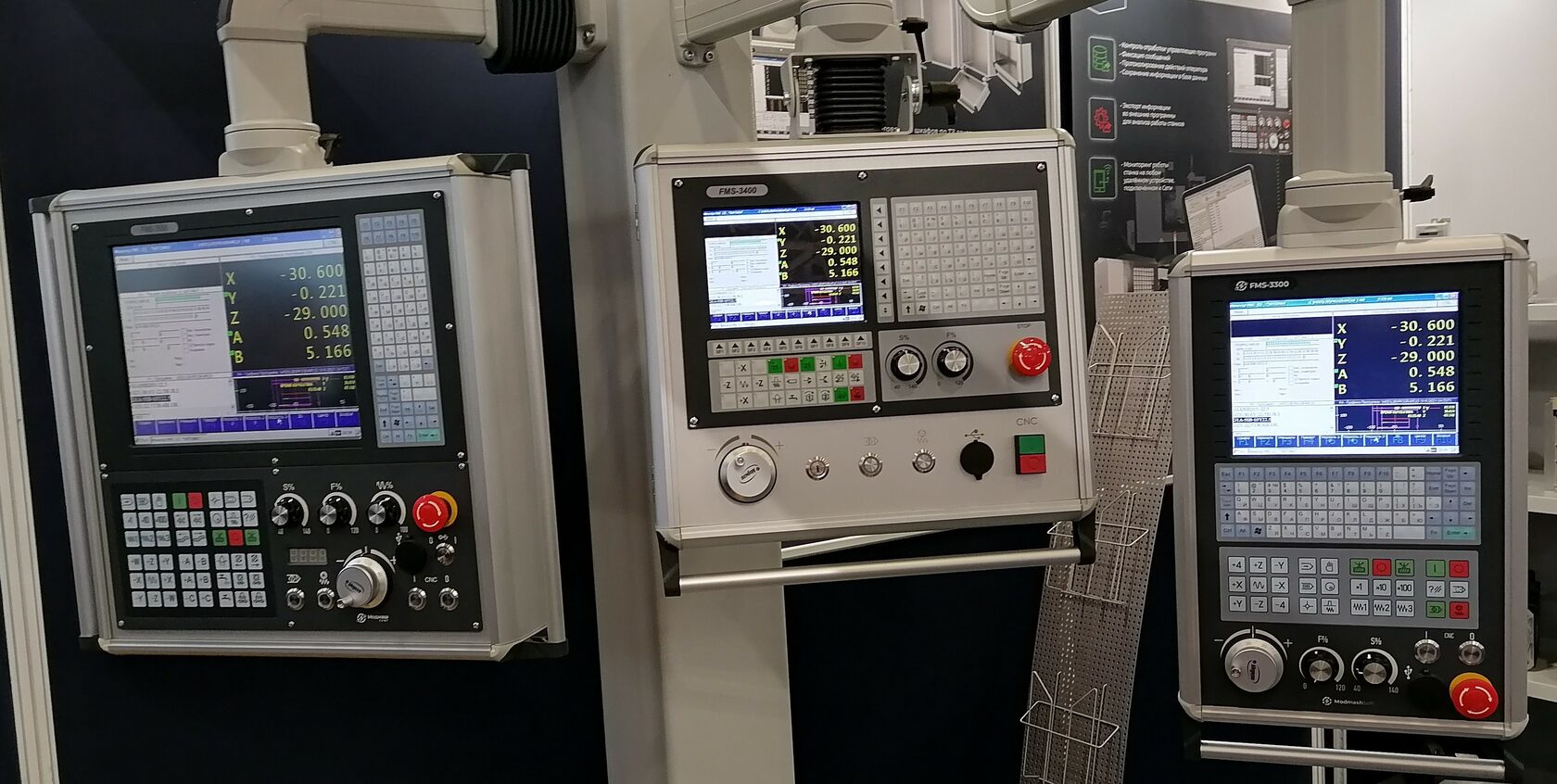

Компания «Модмаш-Софт» (г. Нижний Новгород) - производитель систем ЧПУ предлагает потребителям комплексное решение для станков с ЧПУ из одних рук: широкую гамму систем ЧПУ серии FMS‑3000, цифровые сервоприводы, датчики обратной связи, универсальную систему шкафов и подвесов.


Системы ЧПУ серии FMS-3000.


Компания была создана в 1996 году группой специалистов лаборатории программного обеспечения Горьковского завода фрезерных станков. Основой для проектирования российских систем ЧПУ серии FMS‑3000 является программное обеспечение (ПО) собственной разработки. ПО систем ЧПУ FMS‑3000 постоянно обновляется в тесном взаимодействии с пользователями, разрабатываются новые режимы и функции, создаются специальные версии ПО для уникальных станков, а также по индивидуальным заказам. Компания «Модмаш-Софт» производит комплектные поставки систем ЧПУ и электрооборудования для станкостроителей, а также выполняет работы по модернизации станков с ЧПУ под ключ. Системы ЧПУ FMS‑3000 эксплуатируются на сотнях заводов автомобильной, аэрокосмической, атомной, оборонной отраслей промышленности, активно используются станкостроительными предприятиями и компаниями, специализирующимися в области модернизации станков.

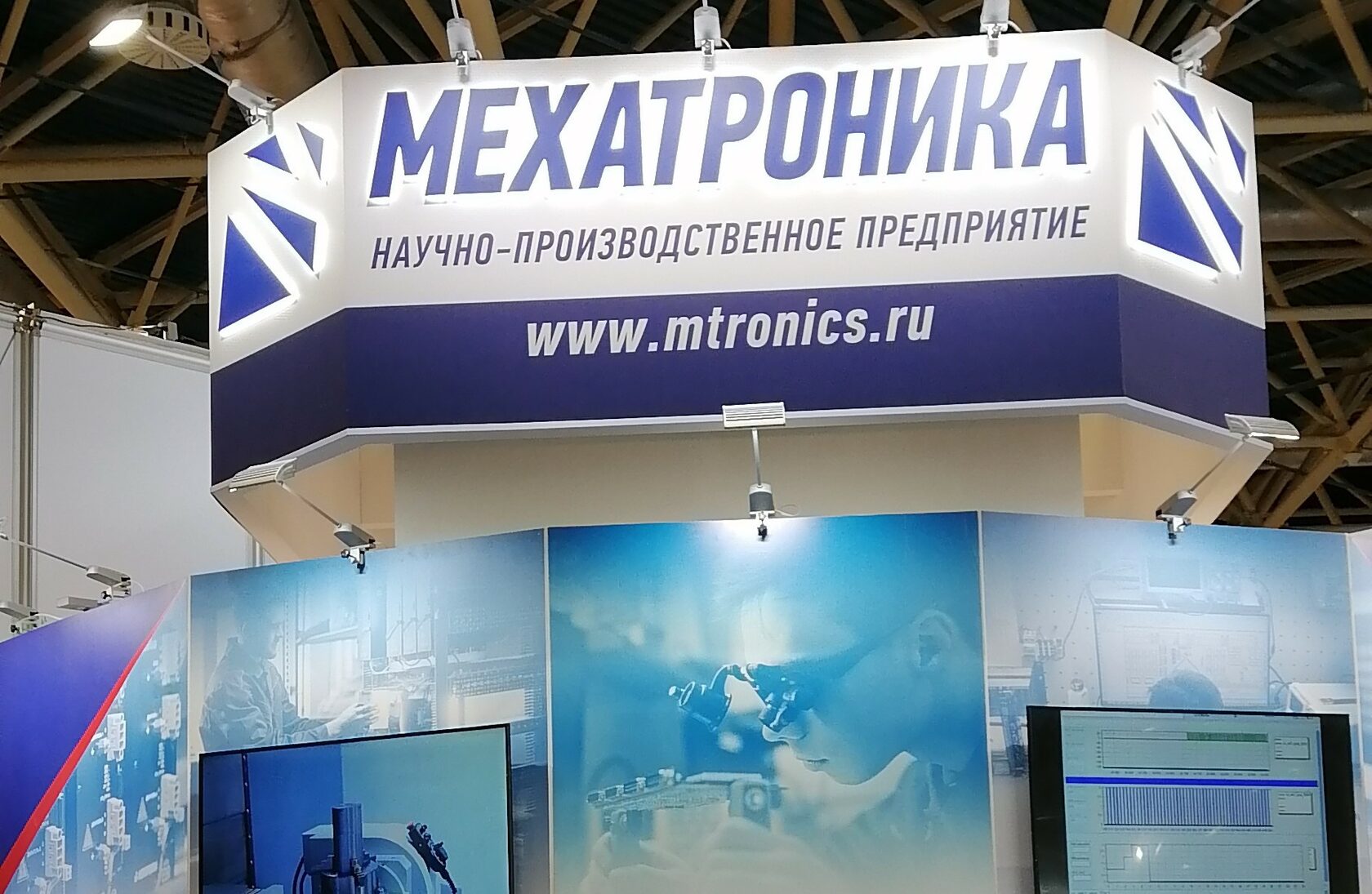

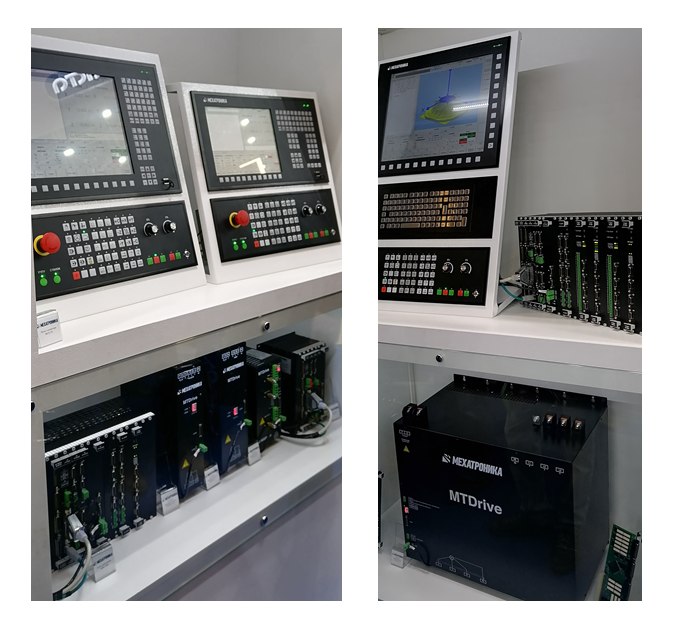

На стенде научно-производственного предприятия «Мехатроника» (г. Иваново) демонстрировалось несколько моделей управляющих программно-аппаратных комплексов (УПАК) серии MNC.


УПАК – это то же комплектное цифровое устройство ЧПУ, которое включают поставку от производителя: блока управления, пульта оператора, электроприводов, а также электродвигателей с установленными датчиками и электромагнитными тормозами, комплекта соединительных кабелей. Встроенный аппаратный и программный функционал позволяет обрабатывать детали любой формы и сложности с высокой точностью и скоростью. Кроме того, комплекс обеспечивает управление станками любых типов (в том числе специализированными станками), управление технологической ячейкой "станок + загрузчик" от одной системы ЧПУ, управление промышленными роботами-манипуляторами, управление автоматизированными технологическими установками (конвейеры, поточные и сборочные линии и т.п.). УПАК серии MNC обладают всеми характеристиками, присущими современным зарубежным системам: большое количество одновременно интерполируемых осей (3D, 4D, 5D обработка) с 2-х и 3-мерной коррекцией геометрии инструмента, истинно цифровое управление электроприводами, компенсация механических погрешностей, совершенная система диагностики и другие технологические возможности.

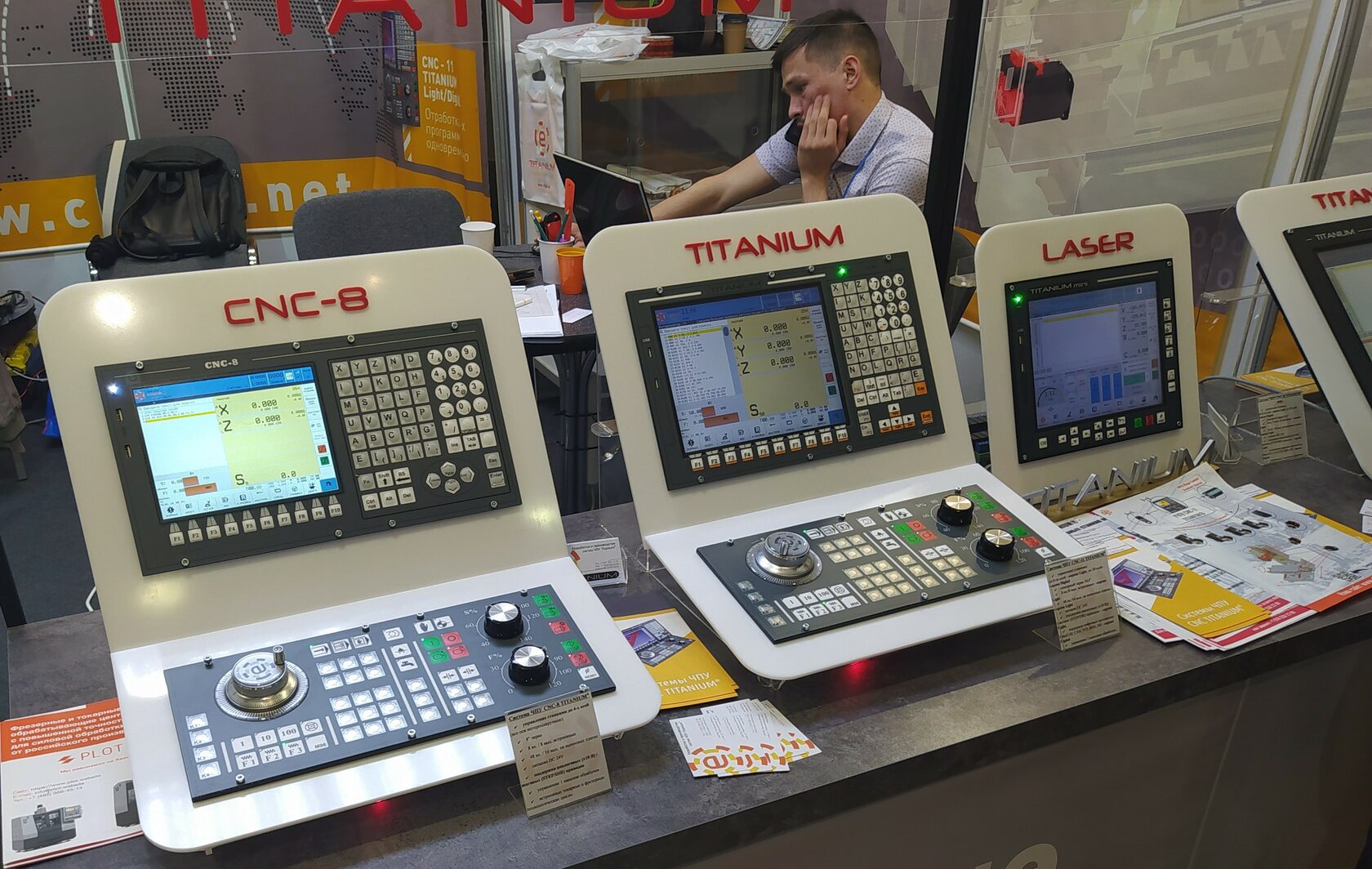

На стенде компании «Новые электронные технологии» (г. Азов) демонстрировались устройства ЧПУ серии TITANIUM собственной разработки.


Предприятие начало свое развитие на рынке устройств числового программного управления в 2007 году, за короткое время ей удалось организовать разработку и выпуск устройств ЧПУ. Компания принимает участие в крупных промышленных выставках, предлагает рынку новые решения и успешно конкурирует с признанными лидерами в этой области. Главной задачей компании является обеспечение потребителей продуктами высокого качества и надежности: производство и сборка систем ЧПУ происходит на собственных площадях, вся продукция соответствует мировым стандартам качества, имеет сертификаты соответствия и отвечает высоким эксплуатационным требованиям промышленных компаний.

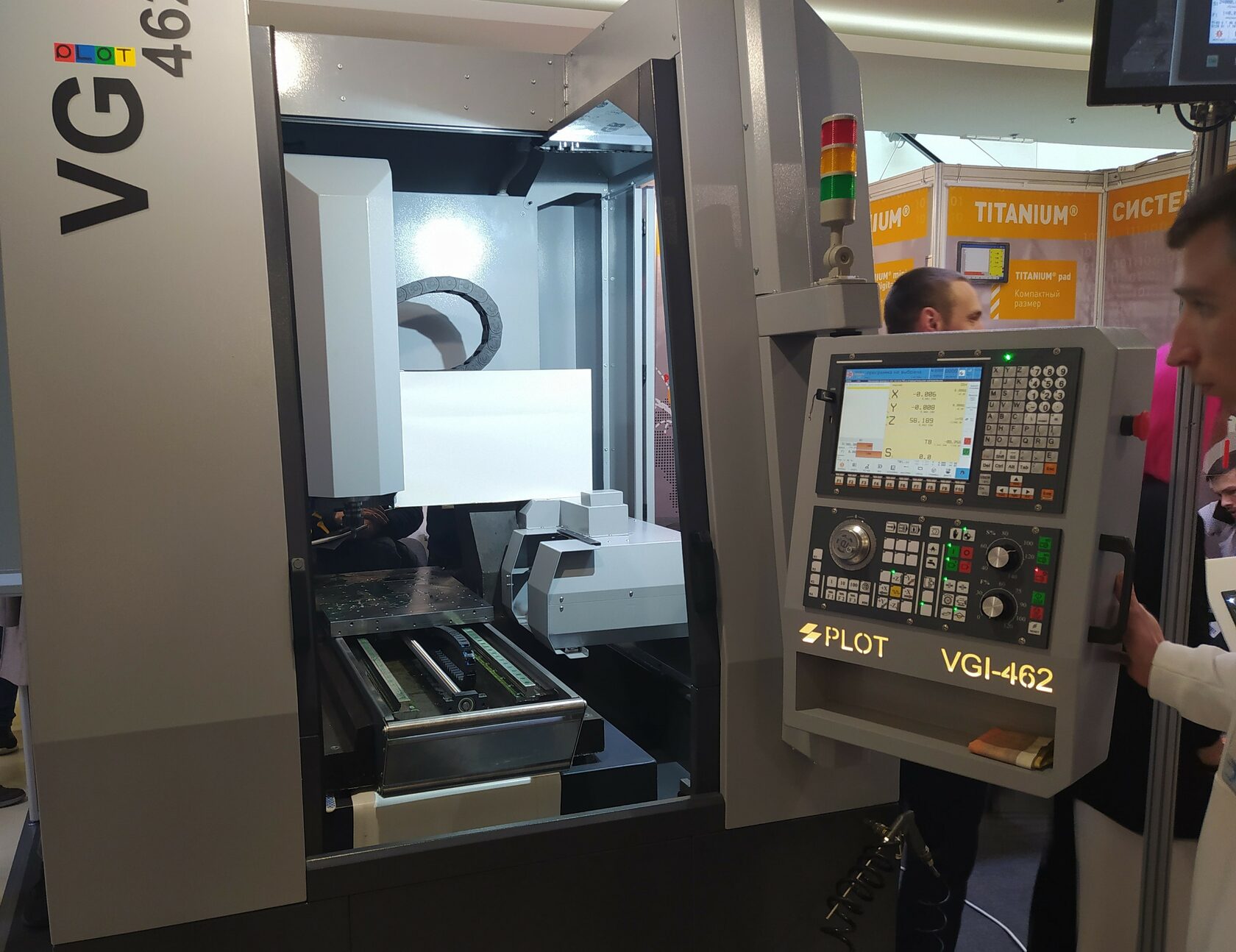

Рядом со стендом компании «Новые электронные технологии» демонстрировался фрезерный 3-х осевой обрабатывающий центр мод.VGI-462 производства фирмы «PLOT» (Одинцовский р-н, Московская обл.), на котором была установлена система ЧПУ TITANIUM.


Станина станка изготовлена из полимербетона, линейные направляющие качения и ШВП производства фирмы HIWIN.


Российские фирмы, которые производят различные электронные компоненты (системы ЧПУ, контроллеры для станков), элементную базу в большей части использует импортную - европейских и азиатские производителей. Сейчас, когда с поставками из Европы возникли проблемы, проводится активная работа по обеспечению поставок из стран юго-восточной Азии. Для достижения более высокого уровня локализации в производстве систем ЧПУ, одной из главных задач остается организация собственного производства в России комплектующих элементов для электроники.

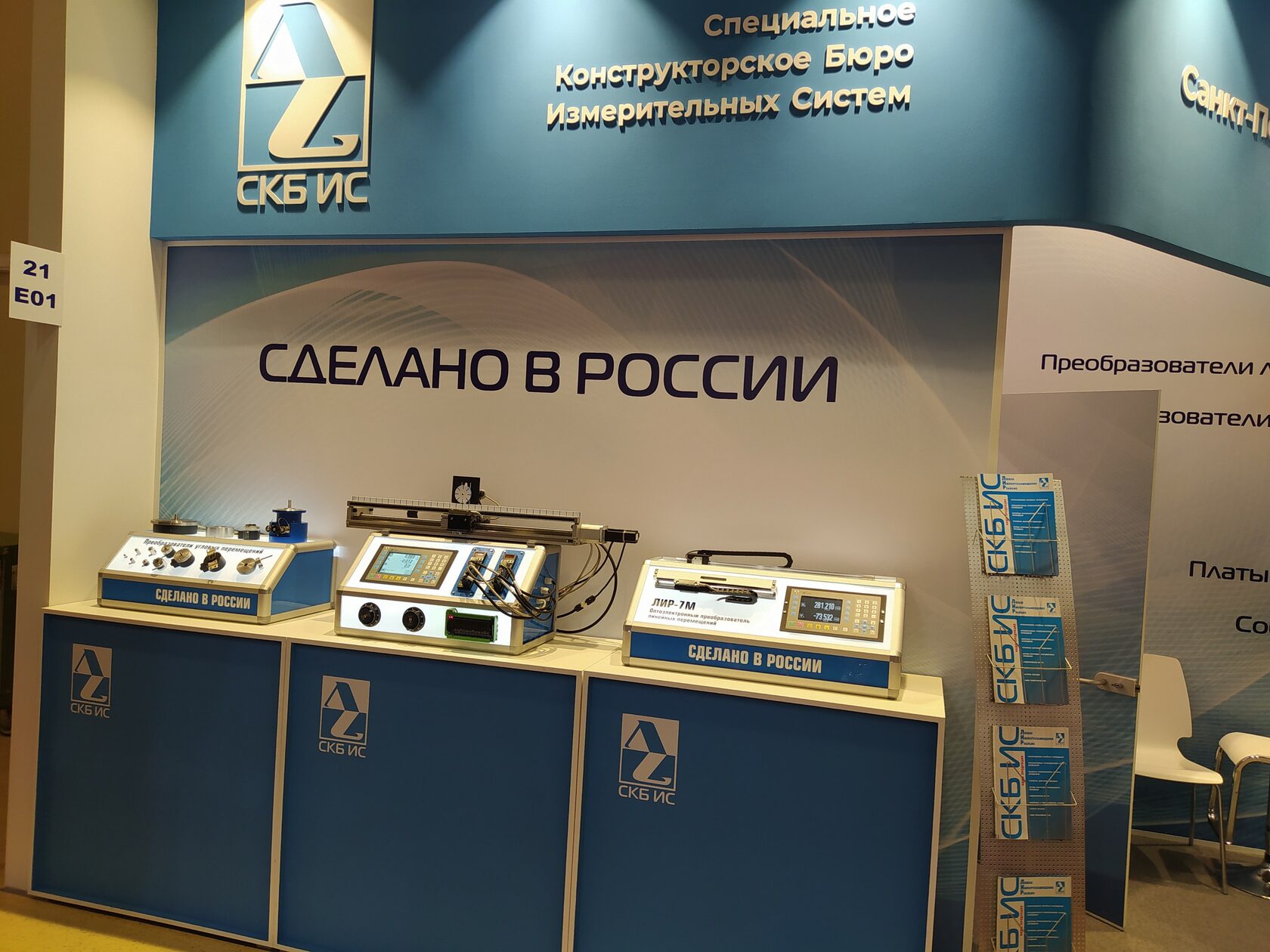

Специальное Конструкторское Бюро Измерительных Систем (СКБ ИС, г. С-Петербург) всегда участвует в выставке Металлообработка и на протяжении уже многих лет не изменяет своей традиции по выбору месторасположения своего стенда - у центрального входа во втором павильоне в зале №1, пройти мимо и не остановится у экспозиции компании просто невозможно.


СКБ ИС — это современная компания, которая постоянно совершенствует уже выпускающуюся продукцию с целью повышения ее технических и эксплуатационных качеств, а также ведет непрерывную работу над созданием новых образцов выпускаемых изделий. В этом году на стенде компании демонстрировались новые разработки: устройство цифровой индикации ЛИР-540, прецизионный инкрементный энкодер ЛИР-1170, оптические и магнитные многооборотные энкодеры и другие изделия.
В настоящее время серийно выпускается обширная гамма оптоэлектронных линейных и угловых энкодеров, нашедших широкое применение во многих изделиях. Это в первую очередь в продукции станкостроительных предприятий, причем как в новых станках, так и при модернизации с целью обновления устаревающего оборудования. Угловые энкодеры СКБ ИС можно повсеместно встретить на электромоторах и приводах различных производителей. Миниатюрные и малогабаритные угловые энкодеры широко применяются в медицинском оборудовании и робототехнике. Высокоточные энкодеры ЛИР применяются для оборудования радиолокационных станций, антенн космической связи и на уникальных научных радиотелескопах. Продукция компании обеспечивает работу театрального и сценического оборудования, эскалаторов метрополитена, лифтового и кранового хозяйства, контролирует выполнение технологических операций на атомных электростанциях. Можно смело утверждать, что продукция СКБ ИС применяется во всех отраслях промышленности, науки и техники.
Уникальное технологическое оборудование, высококвалифицированные специалисты и многолетний опыт позволили компании стать единственным в России, крупнейшим в странах СНГ и Восточной Европы, и одним из немногих в мире предприятием по разработке и производству продукции, качество и преимущества которой за эти годы по достоинству оценили более 20 тысяч предприятий в России и за рубежом.
Изделия под товарным знаком «ЛИР» успешно заменяют аналогичную продукцию ведущих мировых фирм из Германии, Испании, Италии, Японии. Они абсолютно конкурентоспособны, унифицированы по габаритно-присоединительным размерам, выходным сигналам и параметрам питания. Качество выпускаемой продукции подтверждено международными и российскими сертификатами. Сегодня, в условиях введенных санкций со стороны ряда западных стран, слоган, размещенный на первой странице каталога продукции СКБ ИС является наиболее актуальным:
Любое
Импортозамещение
Реально.

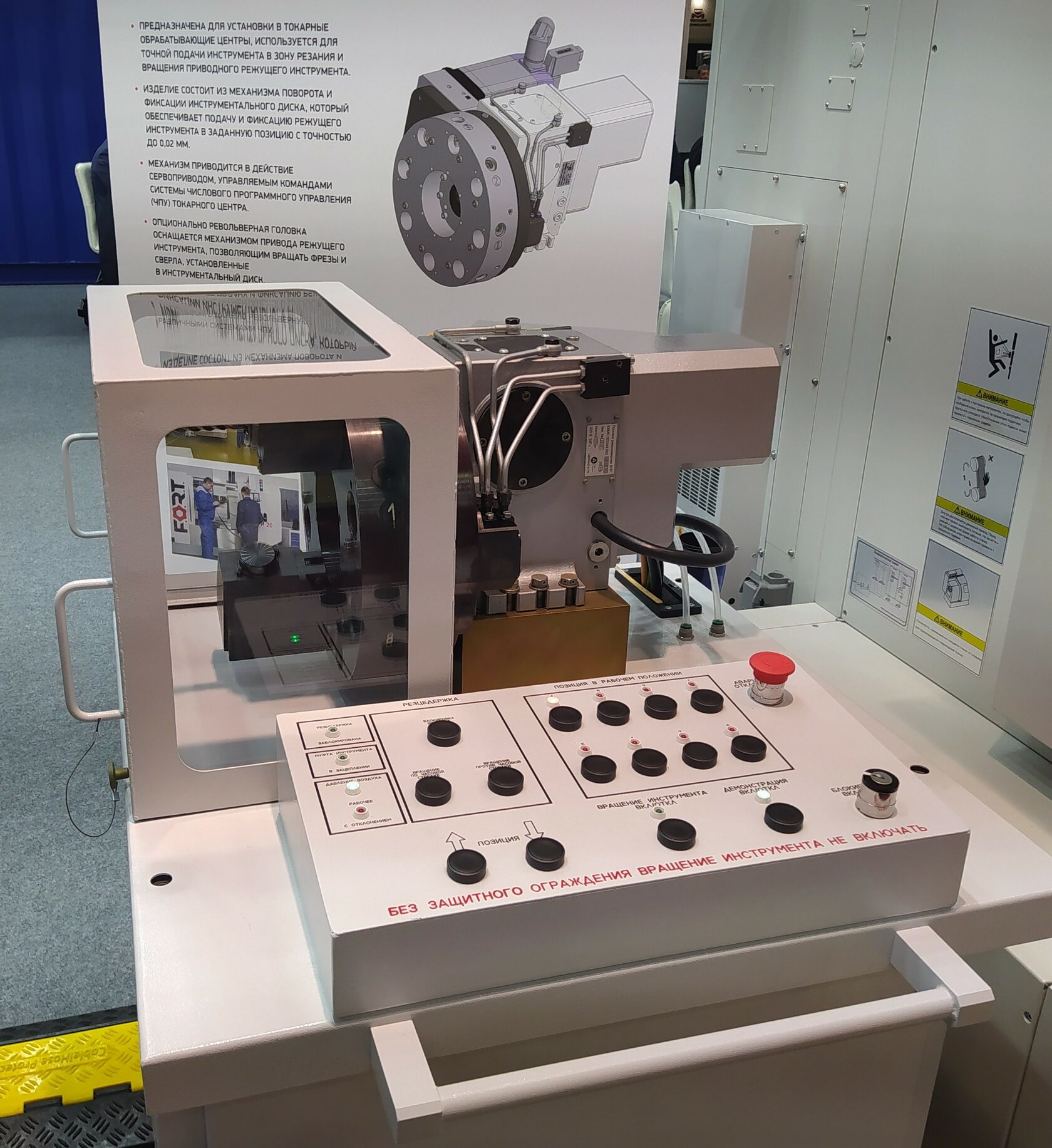

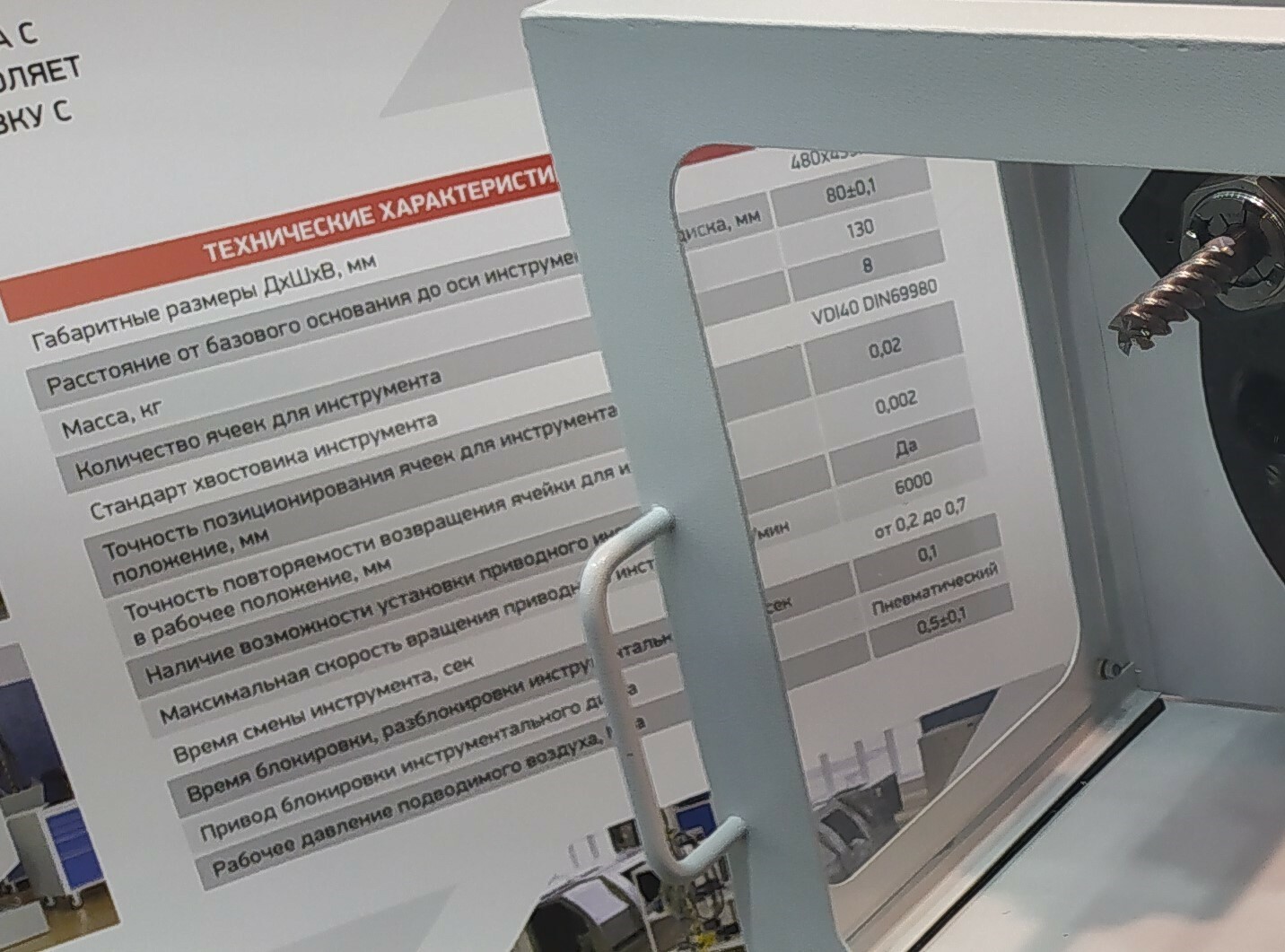

На стенде «Балтийской Промышленной Компании» демонстрировалась револьверная головка (РГ) для токарных станков под маркой F.O.R.T. производства Приборостроительного завода (ПСЗ, г. Трехгорный).



Опционально револьверная головка может оснащаться механизмом привода режущего инструмента, позволяющим вращать сверла и фрезы, установленные в инструментальный диск. По заверениям представителя завода точность РГ соответствует европейским аналогам.


В настоящее время «Гомельский завод станков и узлов» продолжает выпускать две модели револьверных головок с горизонтальной осью вращения для токарных станков: УГ9326-06 и УГ8. Это электромеханические головки, конструкции которых были разработаны много лет назад и на сегодняшний день, конечно, устарели, поэтому они значительно уступают по точности и производительности лучшим современным образцам. Несмотря на это, данные РГ, по заявлению представителя завода, пользуются постоянным спросом у покупателей. Разумеется, успокаиваться на том основании, что есть спрос и заказчиков устраивает старая, проверенная временем конструкция изделия, совершенно не следует. Нужно смотреть вперед, в будущее и стремится разрабатывать и создавать новые современные образцы продукции.
Что касается организации новых моделей револьверных головок, то имеющийся первый опыт ПСЗ и многолетний - ГЗСУ необходимо максимально использовать для создания новых современных конструкций разных типов РГ, и это особенно актуально сейчас в условиях санкций. Для этого, следовало бы привлечь и другие машиностроительные предприятия и, чтобы не создавать внутреннюю конкуренцию заводам, стоило бы как-то разделить номенклатуру этих изделий между собой. Возглавить работу по организации производства РГ, да и других наиболее важных комплектующих изделий, мог бы департамент станкостроения и тяжелого машиностроения Минпромторга, и, заодно, позаботится о принятии соответствующих мер по созданию наиболее благоприятных экономических условий для этого важного дела.

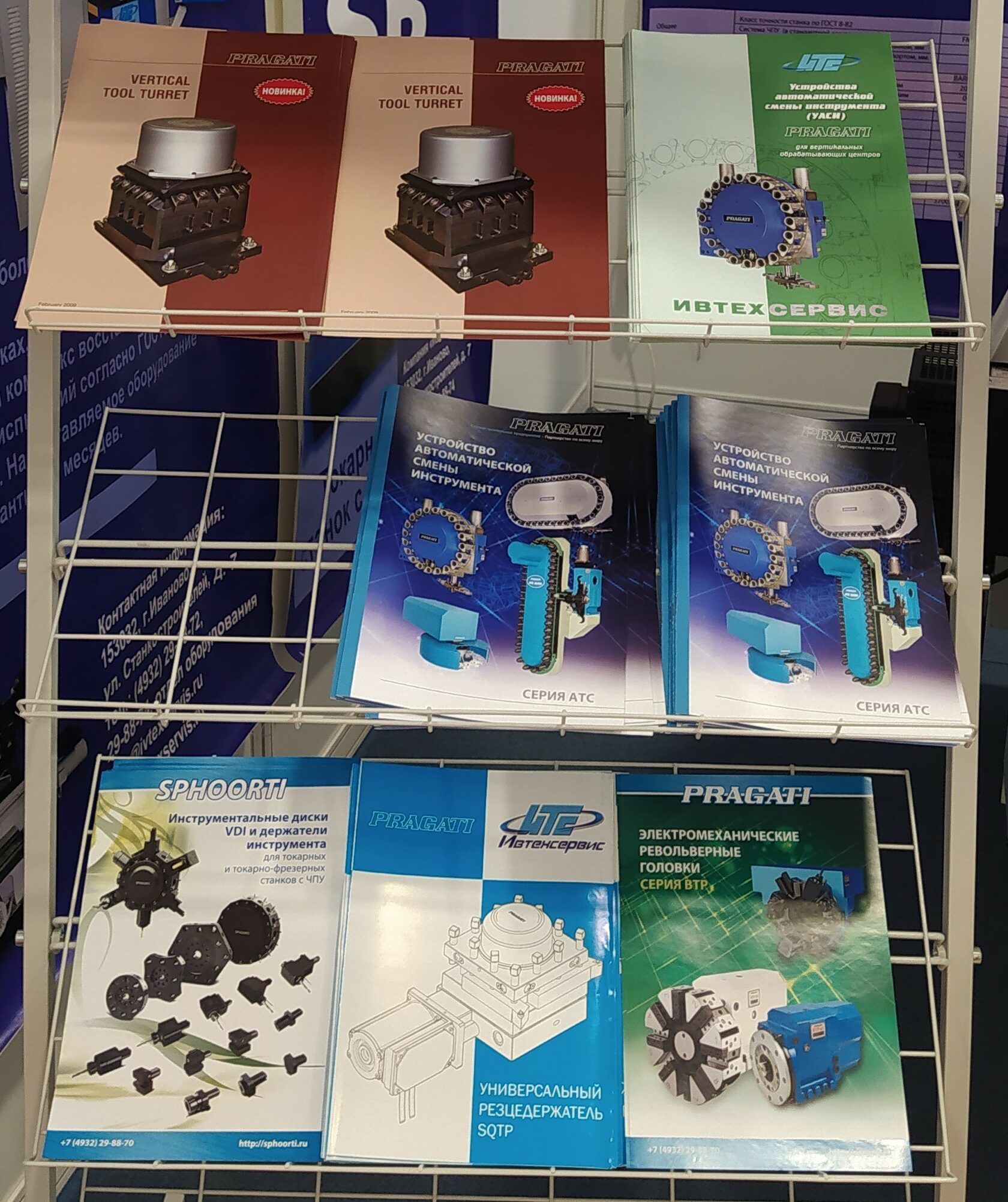

На стенде компания «Ивтехсервис» была установлена витрина с информацией о том, что, кроме производства токарных станков, компания занимается поставкой оснастки и комплектующих изделий для токарных и фрезерных станков производства индийской фирмы PRAGATI, в том числе револьверных головок и инструментальных блоков к ним, зажимных патронов и инструментальных магазинов.
Конечно, качество изделий фирмы PRAGATI ниже, чем у европейских производителей, но, в настоящее время в условиях санкций, их использование является необходимым решением.



Компания "АПЕКС-ЭКВИП" (г. Королев) является постоянным участником выставки «Металлообработка». Компания на протяжении 15 лет занимается поставками комплектующих изделий европейского качества для металлообрабатывающих станков: револьверных головок, ШВП, систем телескопических защит, редукторов для главного движения и прецизионных редукторов, фрезерных головок, зажимных патронов, транспортеров стружки, систем смазки и других изделий. За эти годы Компания "АПЕКС-ЭКВИП" поставила российским предприятиям огромное количество качественной продукции и зарекомендовала себя как надежный партнер.

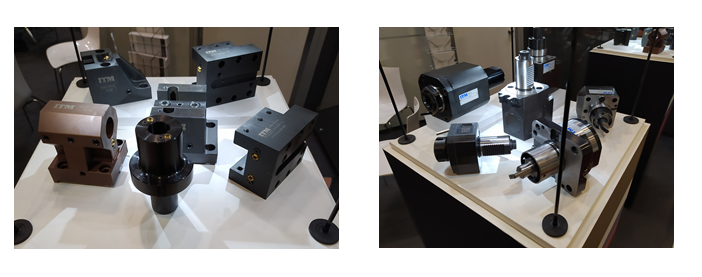

Продукция производственного объединения «Инновационные технологии металлообработки» («ИнноТехМет» или ITM, г. Козельск, Калужская область), показанная на выставке, выглядела внешне достаточно качественно. И это обстоятельство не может не радовать, так как предприятие освоило выпуск различных инструментальных блоков для револьверных головок, включая блоки для приводного инструмента. О высоком качестве продукции можно судить еще и по тому факту, что на стенде демонстрировались детали и механизмы, которые изготовляются и поставляются для самолетов.

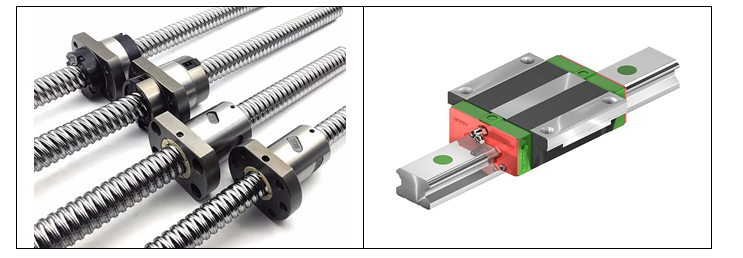

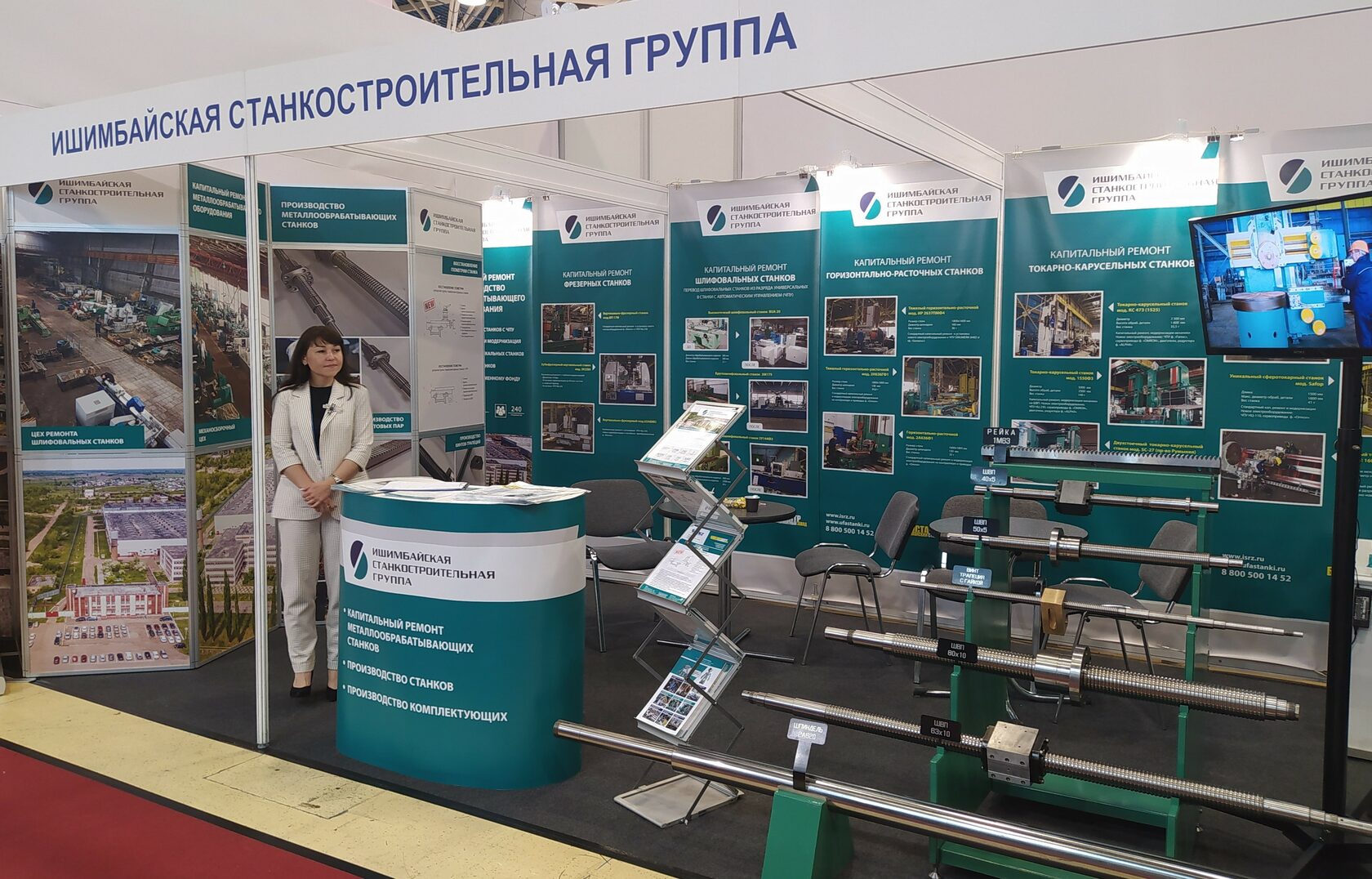

В современных металлообрабатывающих станках, в особенности с ЧПУ, да и во многих других машиностроительных изделиях, шарико-винтовые передачи (ШВП) стали обязательными элементами конструкции, без них уже невозможно изготавливать продукцию на должном техническом уровне. На выставке в этом году образцы ШВП собственного производства демонстрировали Ишимбайский станкоремонтный завод (ИСЗ) и «Концерн Инмаш» (г.Стерлитамак).


ИСЗ изготавливает катанные ШВП 5 класса точности диаметром от 32 до 80 мм с шагом 5, 10 и 20 мм и длиной до 7 метров.
«Концерн Инмаш» изготавливает шлифованные ШВП класса точности П3 и П5 диаметром от 12 до 100 мм с шагом от 2,5 до 20 мм и длиной до 2 метров.
Для удовлетворения в полной мере спроса российских станкозаводов, а также для решения вопроса ипортозамещения, требуется освоение в производстве отечественными предприятиями шлифованных ШВП класса точности П3 длиной до 6-7 метров.


На стенде завода «Станкомашстрой» была представлена информация о том, что освоено производство токарных патронов с ручным зажимом диаметром 250 мм, в ближайшее время планируется изготавливать патроны диаметром 315 мм.

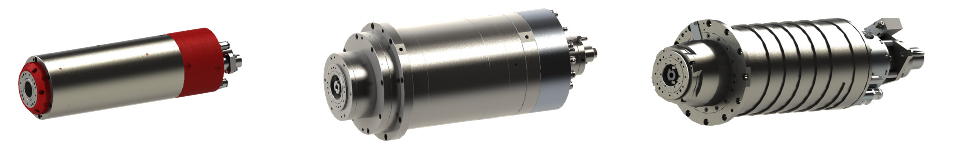

Фирма «ПИМЕК» (г. Москва) на своем стенде демонстрировала свою продукцию –мотор-шпиндели, электрошпиндели и другие изделия.


В настоящее время фирма производит и поставляет широкую гамму мотор-шпинделей, электрошпинделей и шпинделей для различных видов обработки: фрезерные шпиндели, шлифовальные шпиндели и специальные шпиндели.
  • Скорость вращения до 150 000 об/мин
  • Момент вращения до 1000 Нм
  • Мощность до 50 кВт
  • Встроенный или внешний привод
  • Автоматическая или ручная смена инструмента


Компании «Антриб» (г. Москва) и «Кюгель» (г. Москва) на своих стендах демонстрировали ШВП, линейные направляющие качения, редукторы, мотор-редукторы и другие комплектующие изделия для промышленной механики производства ведущих мировых фирм.


Как заявили представители этих компаний, на складах имеется определенный объем различных компонентов, которые были закуплены в начале этого года до введения санкций со стороны западных стран. Кроме того, компании имеют возможности осуществлять и в дальнейшем новые поставки комплектующих изделий из стран юго-восточной Азии.



Аналогичная информация о возможности будущих поставок была получена и на стенде компании «Оснастик» (г. Москва), которая поставляет в Россию различную оснастку для станков: токарные ручные и механизированные патроны, гидравлические приводные цилиндры, механизированные люнеты, резцедержатели и приводные блоки для токарных станков, инструментальную фрезерную оснастку и другие изделия.

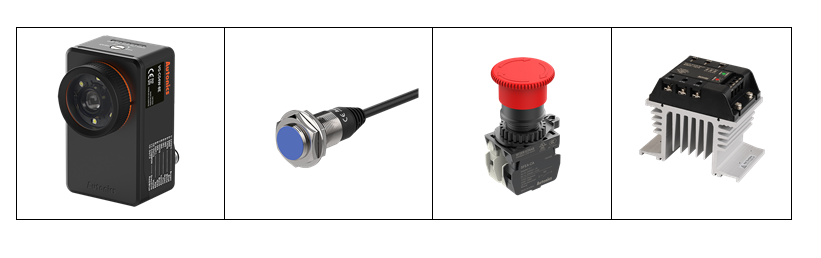

Представители компании «АВТОНИКС РУС» (г. Москва) также заявили, что, несмотря на имеющиеся трудности, обеспечат для российских предприятий поставки компонентов для электрооборудования станков, машин и механизмов: датчики технического зрения, фотоэлектрические датчики, оптоволоконные датчики, датчики и преобразователи давления, датчики приближения, энкодеры, температурные контроллеры, таймеры, сигнальные лампы, различные кнопки, переключатели и другие комплектующие изделия.
Группа Компаний ADEM (Automated Design, Engineering Manufacturing -автоматизированное проектирование, расчет и изготовление) – российский разработчик программных продуктов для сквозного цикла проектирования-изготовления, на своем стенде демонстрировала свой главный продукт — интегрированную CAD/CAM/CAPP/PDM систему ADEM-VX. Интегрированная CAD/CAM/CAPP система ADEM, включающая в себя отдельные модули для решения конкретных задач каждого подразделения, задействованного в конструкторско-технологической подготовки производства, в комплексе позволяет обеспечивать управление любыми данными и задачами в рамках всего предприятия. Группа была основана в 1994 году в результате объединения усилий коллективов компаний с целью разработки первой российской САПР и в настоящее время занимает лидирующие позиции в разработке программ для автоматизированного управления предприятием.


В современном мире без использования преимуществ международного разделения труда, изготавливать качественные изделия без использования импортных комплектующих изделий будет совершенно неправильным решением, это все равно как жить в натуральном хозяйстве в 21 веке. Поэтому в настоящее время нужно максимально использовать возможности для поставок в Россию комплектующих изделий производства тех европейских и азиатских компаний, которые находят способы не уходить с российского рынка.
В то же время, чтобы быть самодостаточным и технологически независимом государством необходимо иметь высокий промышленный потенциал для организации производства в сжатые сроки любого сложного изделия, если этого потребует политическая обстановка.


В заключении можно сделать вывод, что выставка «Металлообработка-2022», несмотря на негативное влияние последних политических событий в мире, прошла на достойном уровне и способствовала дальнейшему развитию отечественного станкостроения и современных технологий.
