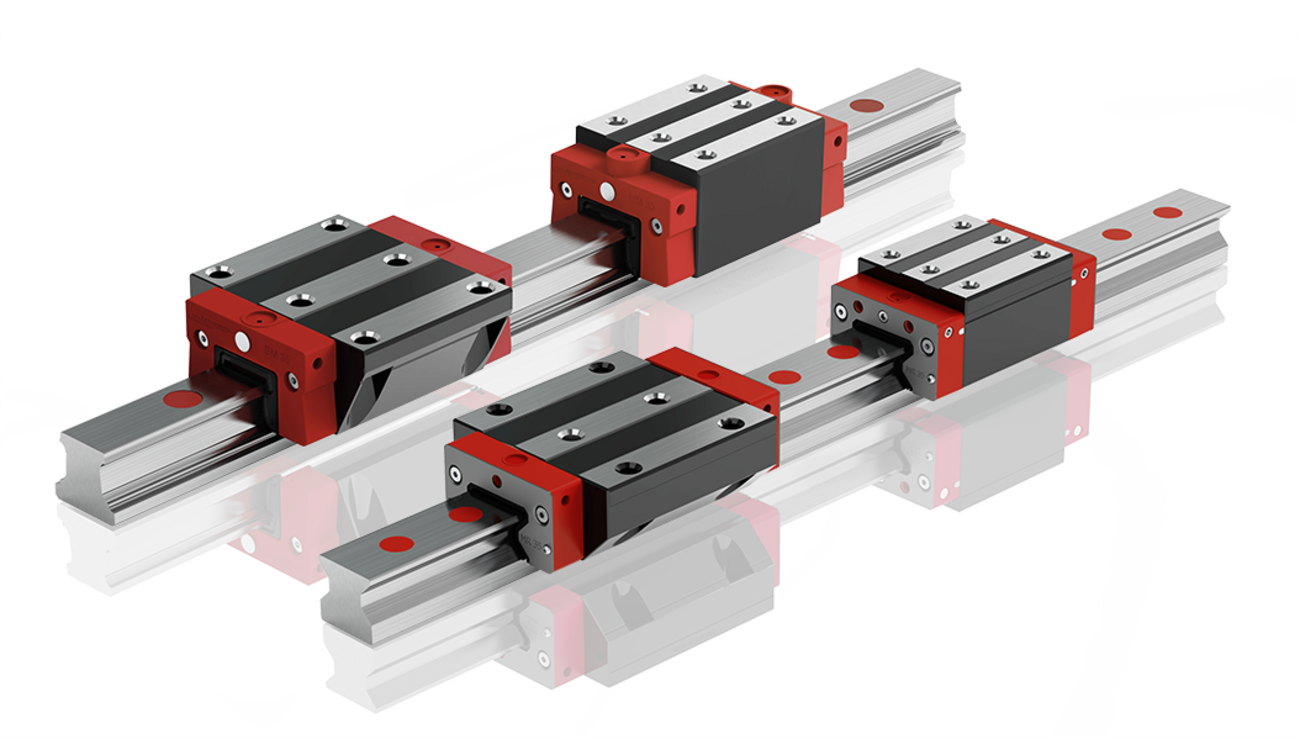

Профильные роликовые направляющие SCHNEEBERGER MONORAIL MR особенно подходят для работы с высокими нагрузками в станкостроении. Заготовки весом в несколько тонн можно транспортировать с высокой точностью на оснащенных ими станках, жестко и абсолютно беззазорно для достижения наилучших результатов в процессе обработки.
Отличные динамические характеристики и высокая экономичность – вот что характеризует шариковые направляющие SCHNEEBERGER MONORAIL BM. С небольшим количеством, но оптимально расположенными компонентами конструкция обеспечивает продвинутые ходовые качества; в частности, плавность хода с низкой пульсацией, малым трением и высокими скоростями движения.

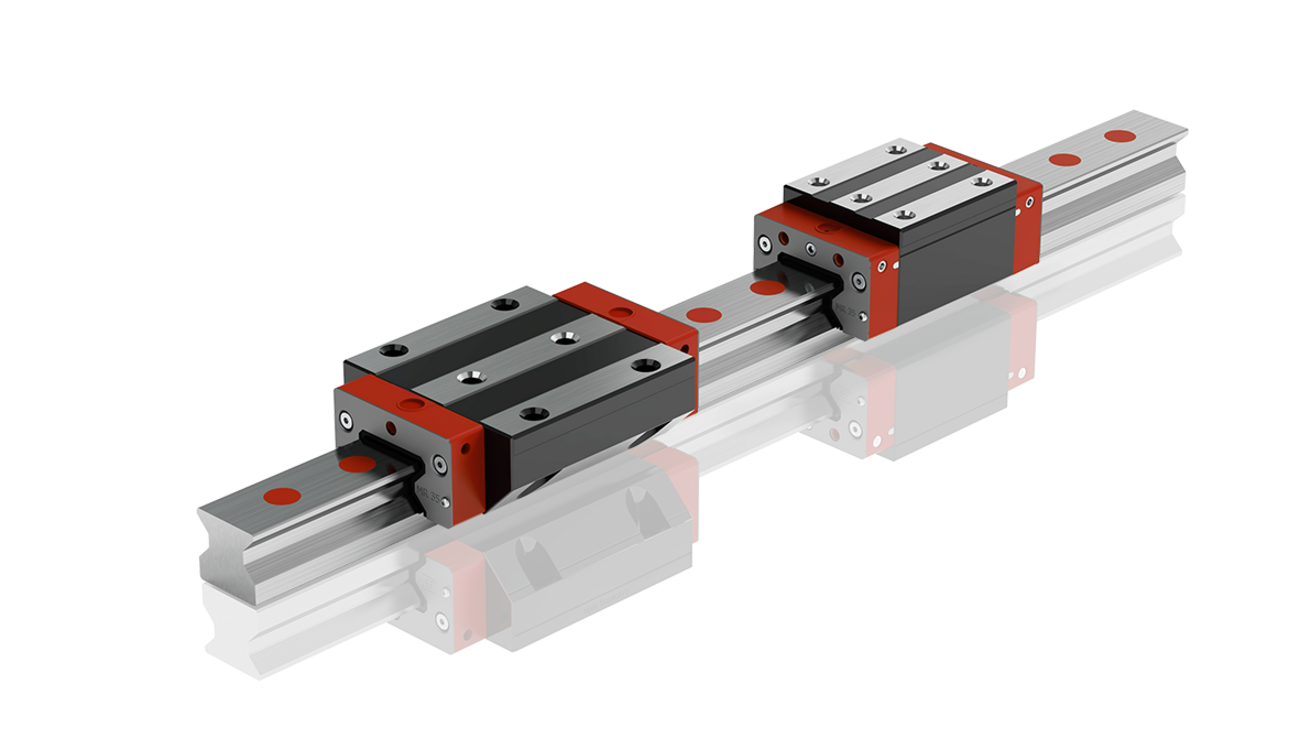

Профильные линейные роликовые направляющие MONORAIL MR 4S являются синонимом максимального качества и гарантированной функциональности. Выдающиеся характеристики прямолинейности рельсов, точная обработка и высокая механическая грузоподъемность отличают профильные направляющие MONORAIL MR как эффективное и чрезвычайно надежное качественное решение для требовательных приложений, требующих самых высоких требований к точности, таких как инструментальные станки. Ассортимент продукции состоит из 23 различных комбинаций размеров и форм рельсов, а также 33 различных конфигураций кареток, что обеспечивает максимально возможную гибкость конструкции. MONORAIL MR может быть дополнительно оснащен проверенной интегрированной системой измерения расстояния, что значительно увеличивает общую гибкость системы.
Основываясь на опыте установки тысячи направляющих, мы модернизировали конструкцию каретки MONORAIL MR 4S и дополнительно улучшили следующие четыре характеристики продукции.
1. Удобство обслуживания (совместимость, замена поперечных очистителей).
2. Подача смазочного материала (распределение смазки, герметичные смазочные каналы).
3. Ударопрочность (корпус оптимизирован по жесткости).
4. Прочность (прочная передняя панель, надежное крепление передних панелей).
Каретки MR 4S второго поколения совместима с предыдущими версиями. Таким образом, направляющие, установленные ранее, можно в любое время модернизировать по последнему слову техники.
Профильные направляющие MONORAIL MR рассчитаны на скорость до 3 м/с и могут ускоряться до 50 м/с2. Корпуса кареток и рельсов изготовлены из высокопрочной закаленной стали. В качестве тел качения используются ролики специальной формы. Конечным результатом является система с высокой статической и динамической грузоподъемностью и длительным сроком службы.

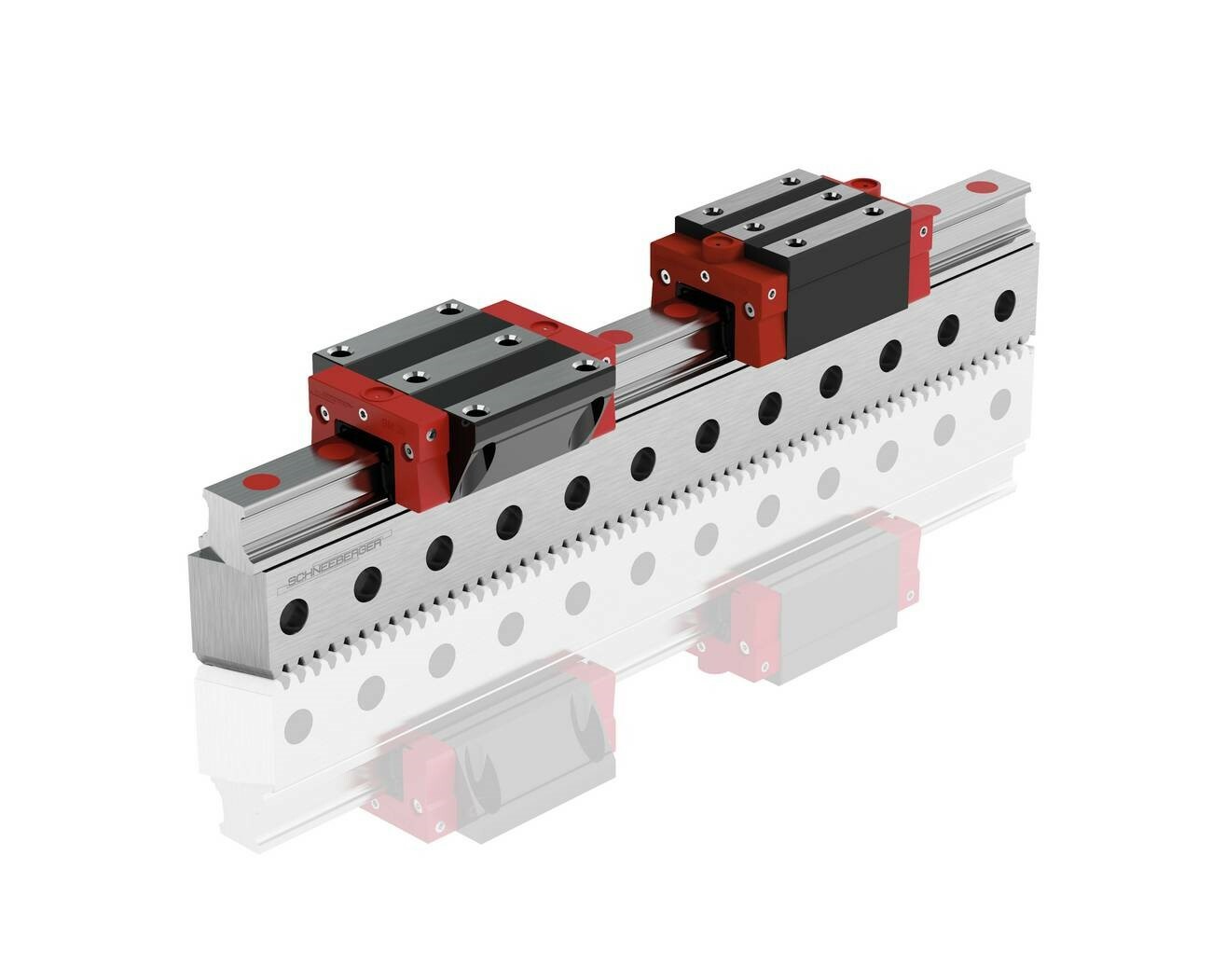

Система MONORAIL BZ представляет собой компактный интегрированный узел, состоящий из шариковой направляющей с 4 направлениями и реечной системы привода. Сочетание «перемещения» и «привода» в одном изделии дает пользователю следующие преимущества.
1. Индивидуальные характерные черты двух отдельных компонентов полностью сохраняются.
2. Длина цельной сборки до 6000 мм.
3. Направляющий элемент обеспечивает наилучшие ходовые качества, высокую несущую способность и срок службы в сочетании с большим количеством типов кареток, исполнений и комплектующих.
4. Закаленная и отшлифованная передача компонента привода представляет собой высочайшее качество и точность. Также доступны соответствующие штифты.
5. Усилия по проектированию сведены к минимуму по сравнению с отдельными компонентами, поскольку направляющая, зубчатая рейка и шестерня уже идеально согласованы друг с другом.
6. По сравнению с отдельными компонентами требуемое пространство для установки значительно меньше. Это позволяет создавать конструкции с оптимизированной производительностью.
Система поставляется предварительно собранной и готовой к установке. Время установки и инженерные затраты на отдельные компоненты значительно сокращаются, а юстировка и измерение полностью исключаются и, таким образом, вносят значительный вклад в общую гибкость системы.

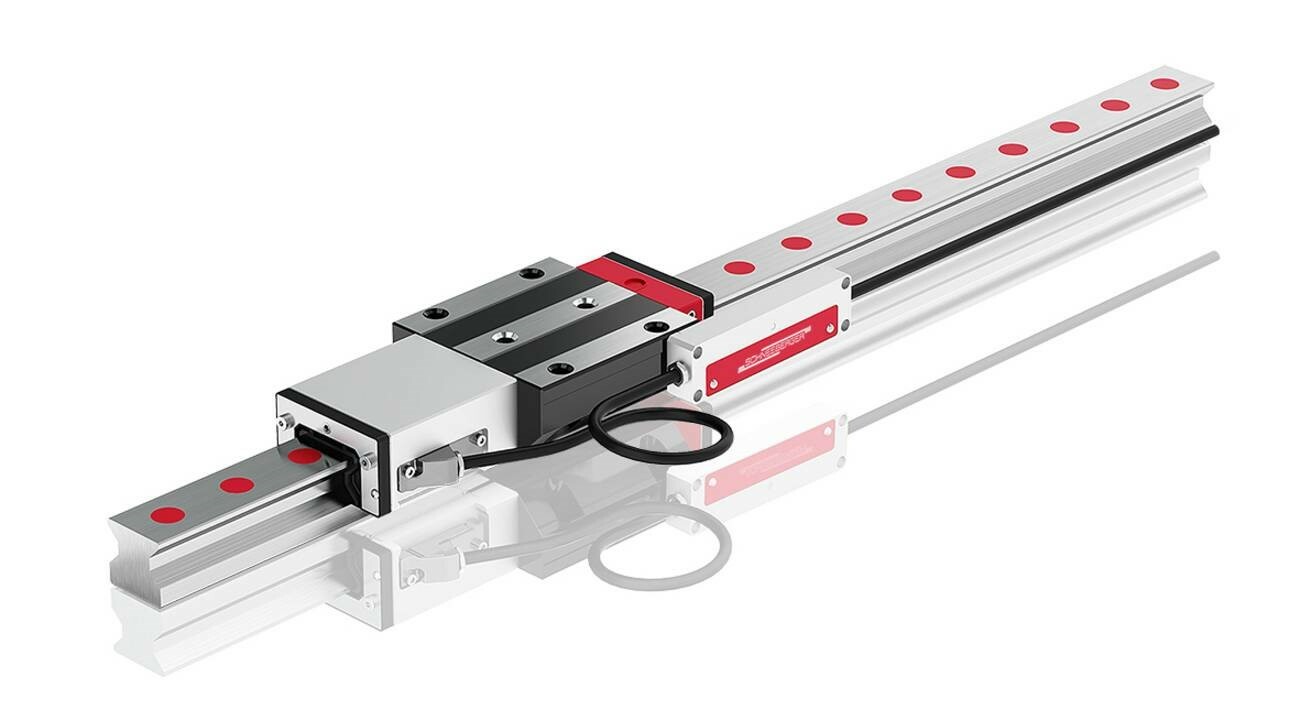

Когда для измерения расстояния требуются ограниченное пространство и производительность, система MONORAIL AMS является идеальным решением. Компания SCHNEEBERGER интегрирует измерительную систему в линейные направляющие MONORAIL. Интегрированные системы измерения расстояния AMS от компании SCHNEEBERGER готовы к установке в станках для широкого спектра применений в машиностроении и автоматизации.
Каретки MONORAIL стандартно оснащены поперечными очистителями на концах и верхними и нижними продольными очистителями. Вместе с дополнительной герметизацией зазоров между передней панелью и стальным корпусом они обеспечивают исключительно эффективную систему уплотнения, благодаря чему эффективно предотвращается попадание грязи, а потери смазки сводятся к минимуму, что приводит к значительному увеличению срока службы.
Максимальная длина цельного профильного рельса для всех систем измерения расстояния AMS составляет 6 метров. Однако для аналоговых систем при необходимости можно комбинировать несколько направляющих MONORAIL. Благодаря специальной конструкции стыков рельсов в сочетании со считывающей головкой AMSA 3L можно перемещать на стыках и проектировать измерительные оси любой длины.

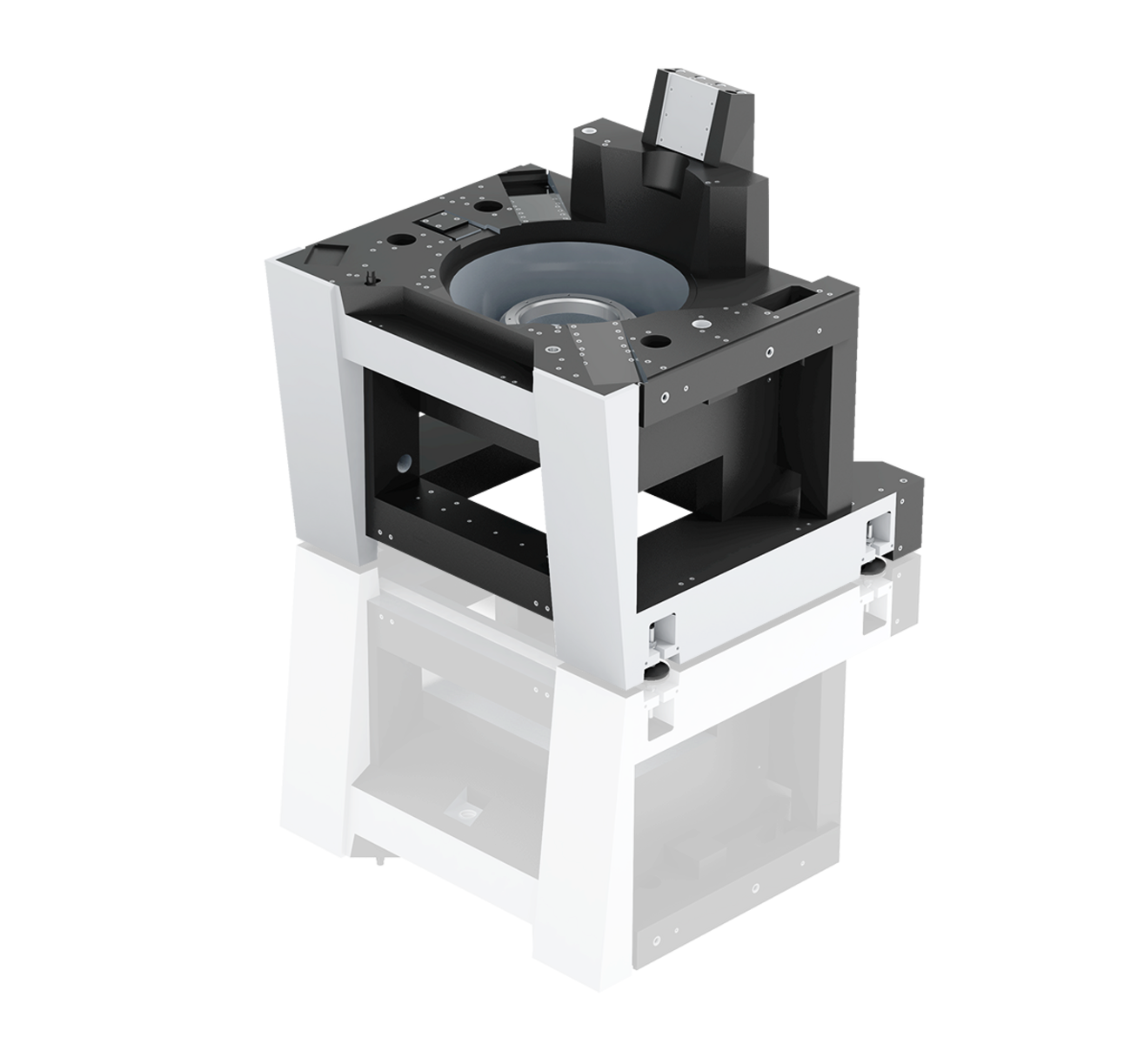

Минеральное литье компании SCHNEEBERGER предлагает непревзойденные преимущества для заказчиков. В течение многих лет современный материал минеральное литье представляло собой альтернативу деталям из серого чугуна или стали и в настоящее время является передовой технологией для широкого спектра применений. Минеральное литье сделало возможными новые инновационные применения в области электроники и медицинского оборудования. Это также технология будущего – экономия CO2 на тонну минерального литья составляет невероятные 1,4 тонны CO2 по сравнению с серым чугуном/сталью. Это свидетельствует о достижении высоких целей в рамках нашей экологической программы: в 2021 году компания SCHNEEBERGER сэкономила 15 000 тонн CO2.
Компания SCHNEEBERGER – один из ведущих мировых производителей минерального литья. Мы предлагаем инновационные и высокоточные решения для минерального литья, а также вносим значительный вклад в «общую систему стоимости» полностью предварительно собранных модулей и сборочных узлов, изготовленных по спецификации заказчика. Из двух наших офисов в Европе (Хеб, Чешская Республика) и в Китае (Чанчжоу) мы обслуживаем самые разнообразные рынки и отрасли по всему миру.
Последней альтернативой обычному минеральному литью является материал techcon® UHPC-W от компании SCHNEEBERGER. Этот материал отличается холодным отверждением со специальной цементной смесью (вместо эпоксидных смол), но имеет аналогичные физические свойства при значительно меньших затратах по сравнению с минеральным литьем. Отлично подходит для продуктов «второй линии» - сменный инструмент, поддержка и т. д. Механическая обработка может выполняться в той же степени, что и минеральное литье, с techcon® от компании SCHNEEBERGER. В настоящее время существует экономичная альтернатива в области минеральных литейных материалов для определенных применений. Например, прототипы или небольшие серии.

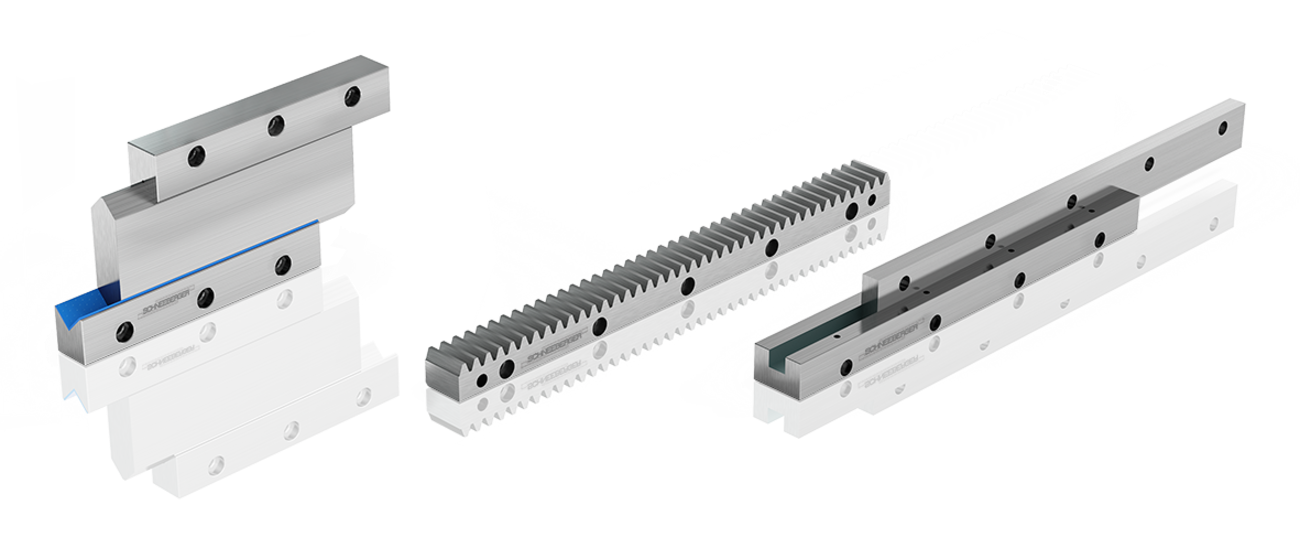

Стандартная длина зубчатой рейки обычно составляет 1000 мм. При сборке рейки устанавливаются одна за другой. При этом цельные зубчатые рейки SCHNEEBERGER доступны длиной до 3000 мм (2000 мм при качестве Q5). Основными преимуществами нашей продукции являются:
1. На каждую ось станка приходится устанавливать меньше зубчатых реек. Это сокращает время установки.
2. За счет уменьшения количества требуемых зубчатых реек погрешность шага сводится к минимуму, что увеличивает срок службы.
3. Цена за метр зубчатых реек уменьшается с увеличением длины. Это позволяет нашим заказчикам экономить.
4. Кроме того, зубчатые рейки SCHNEEBERGER могут иметь любое желаемое поперечное сечение с различными типами крепления, полностью в соответствии с требованиями заказчика.
5. Отличные характеристики и техническое превосходство зубчатых реек SCHNEEBERGER обусловлены тщательным производством, многолетним опытом компании и постоянным поиском дополнительных возможностей для оптимизации.
Потенциальные области применения сильно различаются. Будь то линейное перемещение портала станка весом в несколько тонн, позиционирование лазерной режущей головки на максимальной скорости или управление роботом с шарнирной рукой с максимальной точностью для сварочных операций – зубчатые рейки от компании SCHNEEBERGER обеспечивают точность, динамичность движения и эффективность в любое время.
