I. ТЕХНИЧЕСКАЯ ЧАСТЬ
1. НАИМЕНОВАНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

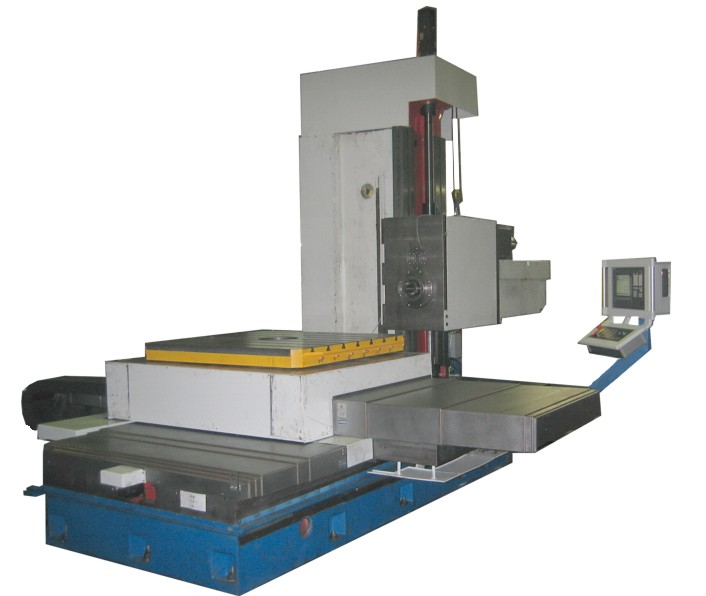

Горизонтально-расточной станок модели 2В622Ф4 с УЧПУ предназначен для выполнения следующих технологических операций:- растачивание и развертывание отверстий;
- фрезерование плоскостей, пазов, уступов;
- сверление, рассверливание, центрование и зенкерование отверстий;
- нарезание резьбы в отверстиях метчиками.
2. ОСОБЕННОСТИ КОНСТРУКЦИИ
Компоновка станка:- вертикально-подвижная шпиндельная бабка с расточным выдвижным шпинделем;
- продольно и поперечно-подвижный встроенный поворотный стол
Конструкция шпиндельного устройства с фрезерным и расточным шпинделями, смонтированными на прецизионных подшипниках качения обеспечивает длительное сохранение точности, повышенную жёсткость, виброустойчивость и минимальный нагрев.
Механизированный зажим инструмента осуществляет надёжное закрепление инструмента в
расточном шпинделе станка.
Длительное сохранение точности, плавное и точное перемещение подвижных узлов обеспечивают:
- комбинированные направляющие по Х, У, Z: горизонтальные и лицевые скольжения (чугун ЦАМ или чугун-фторлон) и боковые качения (закалённая сталь – опоры качения);
- прецизионные шарико-винтовые передачи на линейных перемещениях по координатам Х, У,Z,W.Стабильность и сохранение точности положения подвижных узлов обеспечивают гидрозажимы.
Направляющие станины и нижних саней закрыты телескопическими защитами, предотвращающими повреждение направляющих.
Безопасность труда на горизонтально-расточном станке должна соответствовать требованиям ГОСТ 12.2.009-80, ГОСТ 12.2.049-80, ГОСТ 27487-87, а также конкретным требованиям, содержащимся в
эксплуатационной документации, разрабатываемой на стадии рабочего проекта и поставляемой заказчику.
Условия эксплуатации в части воздействия климатических факторов УХЛ4 по ГОСТ 15150-69. Предельные значения температуры окружающего воздуха +5°С , +30°С, в том числе с сохранением норм точности +16°С ÷ +24°С
3. УПРАВЛЕНИЕ СТАНКОМ
Управление станком осуществляется устройством числового программного управления УЧПУ NC-310 производства ф. Балт-Систем Россия.Одновременное управление по 4 координатам.

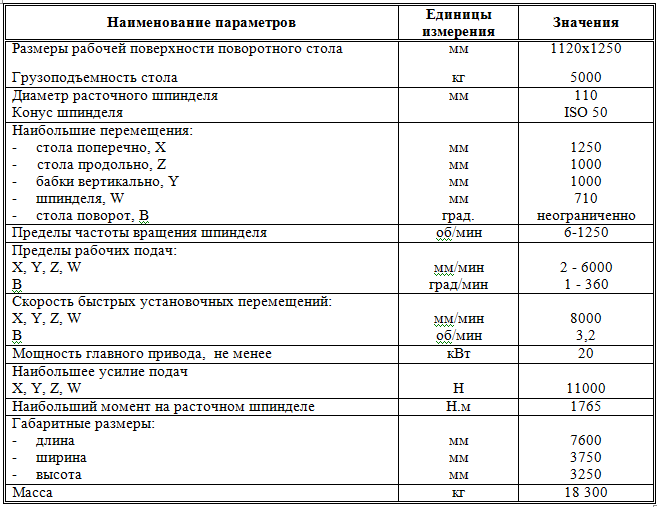

- 4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
5. КОМПЛЕКТАЦИЯ СТАНКА
Поставляется со станком:- комплект установочных клиновых опор;
- комплект эксплуатационной документации на русском языке - 1 экземпляр;
- комплект эксплуатационной документации на электронном носителе - 1 экземпляр.
6. СРОКИ ПОСТАВКИ И ПОРЯДОК ОТГРУЗКИ
6.1. Срок поставки станка на условиях поставки EXW (г. Санкт-Петербург) согласно «ИНКОТЕРМС – 2010» со дня получения авансового платежа составляет – 1 месяц.6.2. Срок проведения пуско-наладочных работ с учетом транспортировки станка на территорию Заказчика составляет - 1 месяц
6.3. Отгрузка станка осуществляется тентованным автотранспортом. Упаковка станка – под крытый автотранспорт, согласно ГОСТ 23170-78.
7. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
7.1. Продолжительность гарантийного срока эксплуатации станка - 12 месяцев. Начало гарантийного срока исчисляется со дня пуска станка в эксплуатацию, но не позднее 6 месяцев с момента получения станка Заказчиком.7.2. Гарантия действительна при условии соблюдения норм эксплуатации станка, указанных в «Руководстве по эксплуатации».
Срок действия ТКП до 31 декабря 2021 года.
ООО «Станкозавод «ТБС»Технико-коммерческое предложение прилагается.
Контактное лицо — Бомблевич Наталья Иннокентьевна, директор по маркетингу.
